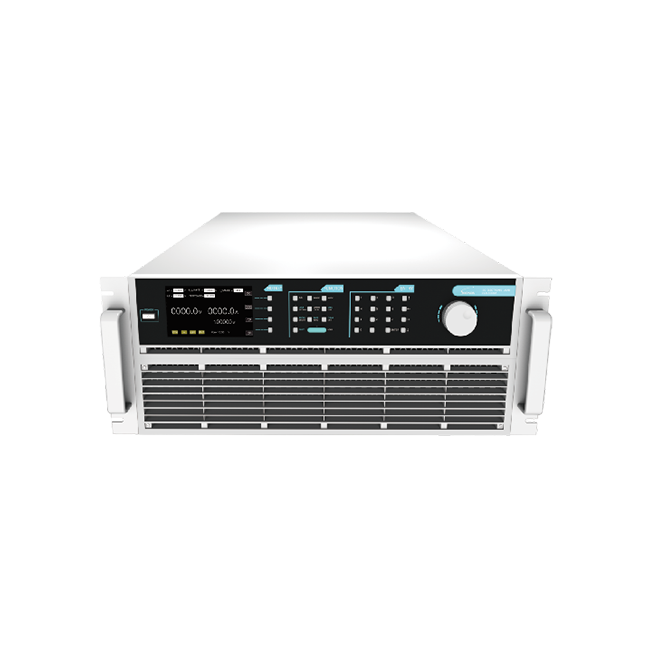

高精度電子負載EL51000A系列，有150V、600V、1200V三種電壓范圍，功率范圍由2kW至48kW，單一臺的最大電流可達2000A；通過并聯擴展，最大功率更可達480kW。EL51000A系列負載具有高功率密度、高控制和測量精度、高性價的特點；同時本系列負載具備同步動態，并聯擴展等功能，以及瞬間提供三倍額定功率功能，支持恒電壓CV、恒電流CC、恒電阻CR、恒功率CP四種傳統靜態加載模式，以及CV+ CC、CR+CC、CV+ CR三種復合加載模式。
產品廣泛應用于電源供應器、動力電池、車載OBC/DCDC、直流充電樁、民用航空、科研院校等多種領域，是專用模擬各類高功率產品負載變化的高精度儀器。
產品特點
? 高速動態負載，最高頻率達50kHz負載波形模擬功能
? 電壓范圍：150V、600V、1200V
? 電流范圍：最高達2000A
? 低壓帶載特性：0.15V即可加載電流
? 主/從并聯控制，并聯數量高達10臺
? 使用者自訂波形（UDW）
? 高達50kHZ的自動變頻動態掃描（Sweep）
? 即時的電源供應器負載暫態響應模擬及
? 電壓峰值（Vpk+/-）量測

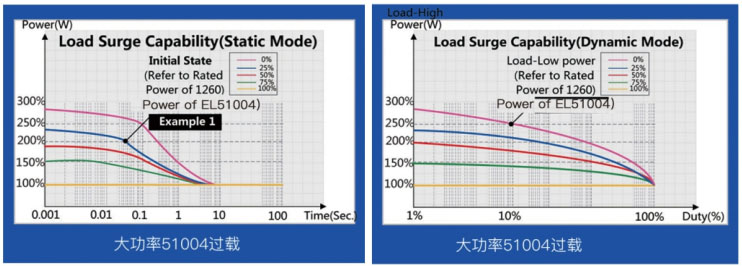

? 瞬間過功率拉載功能
? 短路模擬功能
? 可透過前面板直接編程255組時序
? 電池放電模擬和量測放電時間功能
? 快速OCP測試功能可編程切換多組負載
? 高精度電壓、電流和功率量測
? ARM控制技術，通訊速度快
? 具有過壓、過流、過功率、過溫度、反向保護功能
? 配備RS232通訊接口，可選配RS485/GPIB/LAN/CAN通訊接口
? 環境溫度：-20℃-40°C
? 智能風扇控制
產品應用

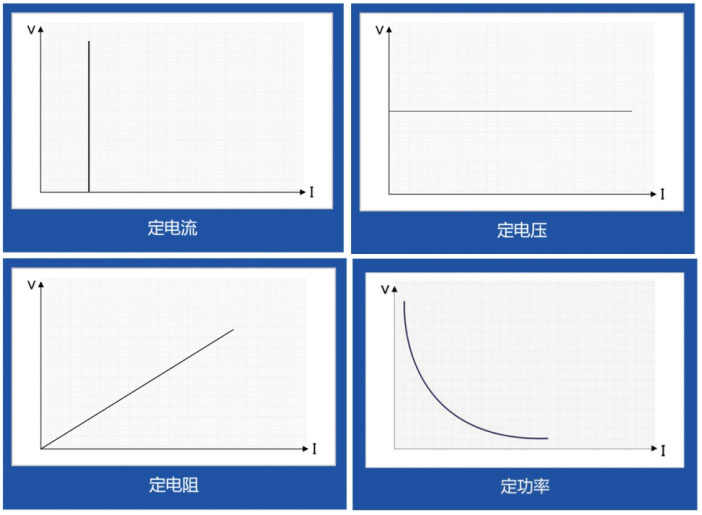

? 提供四種靜態加載模式：恒電流模式(CC)和恒電阻模式(CR)適用于傳統開關電源負載仿真，恒電壓模式(CV)適用于電池充電機及恒流輸出電源負載仿真，恒功率模式(CP)可作為動力電池組和儲能裝置負載的模擬。
? 待測物過電流/過載保護時，電壓、電流及最大功率點的保護點量測。

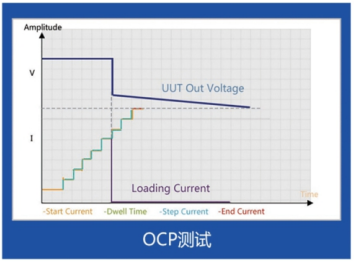

? 快速OCP測試功能。

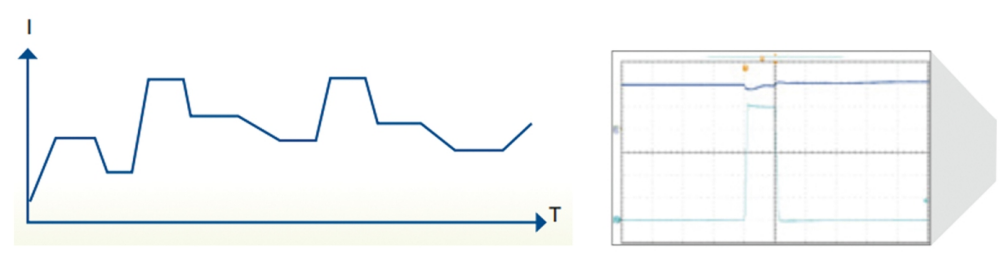

? 內建255組可編程負載時序，可供使用者模擬各種不同的真實拉載狀況。以下舉例說明一般常見的編程時序應用。
1. 電池放電及其他應用(筆記型電腦、電動汽車和電動機車)，模擬各種不同的動能拉載電流波形，亦即提供二個電流準位。以上的動能電流模擬或one shot拉載模擬。
2. 伺服器或通訊電源供應器混合負載調變。

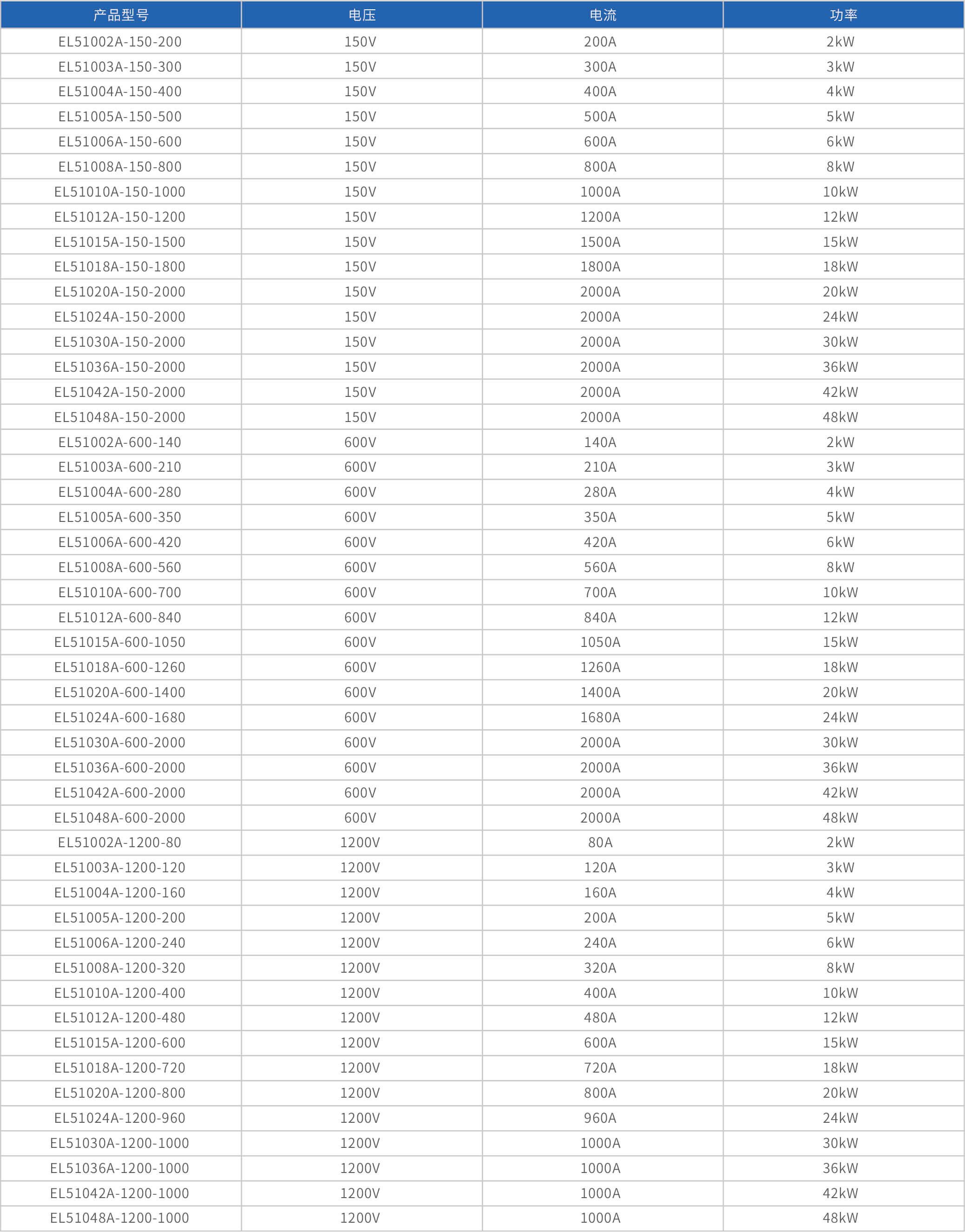

選購信息

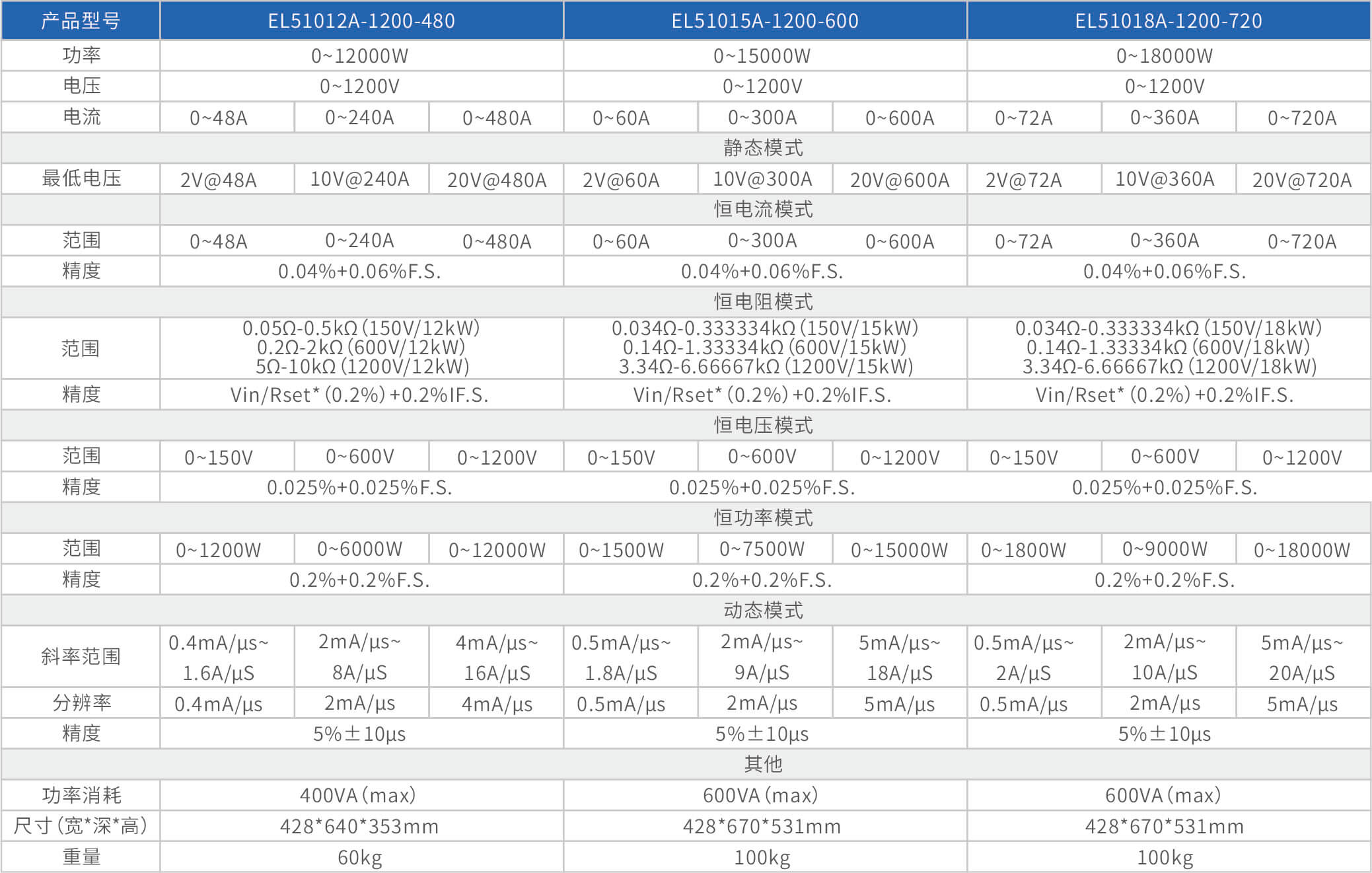

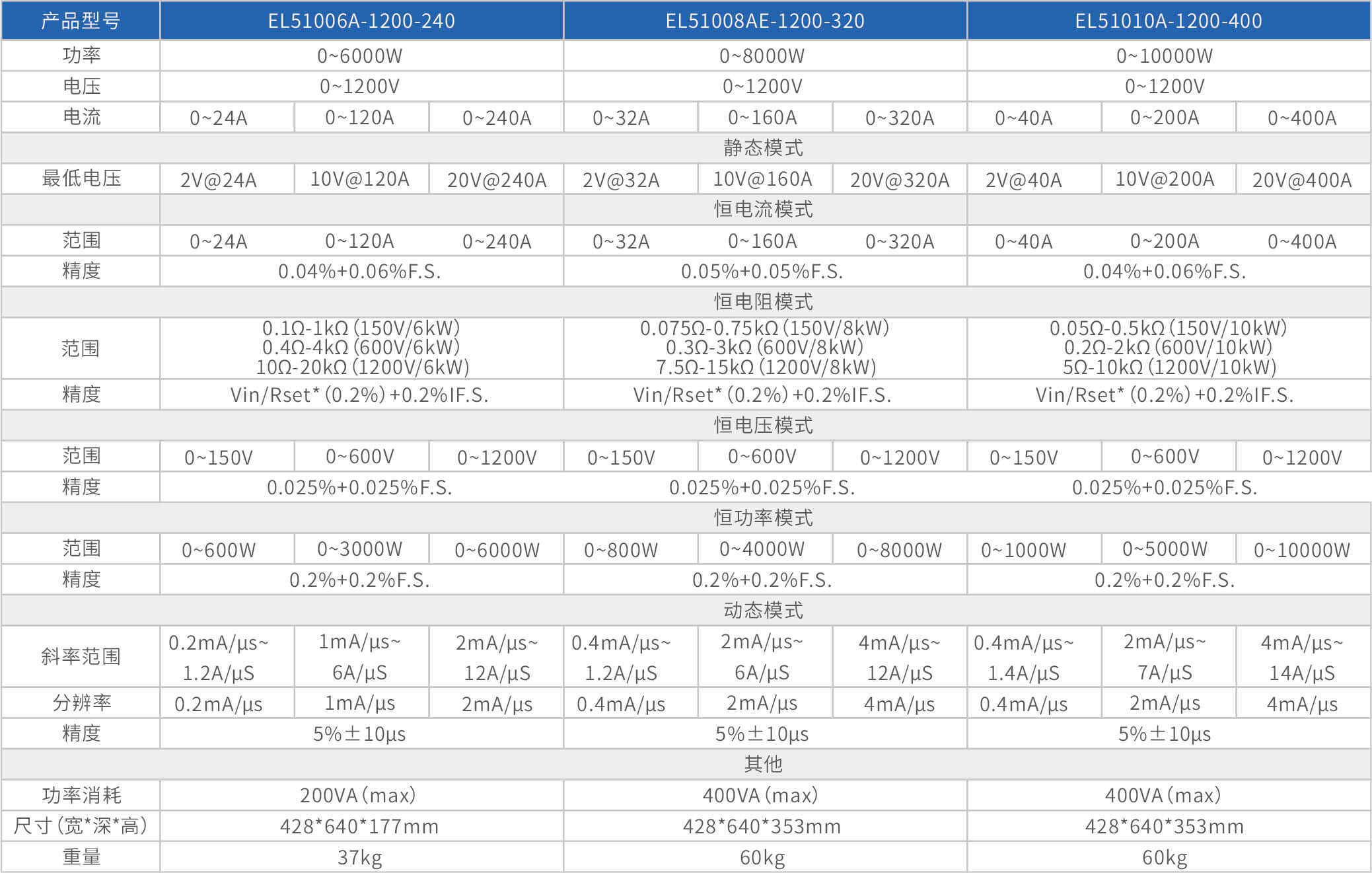

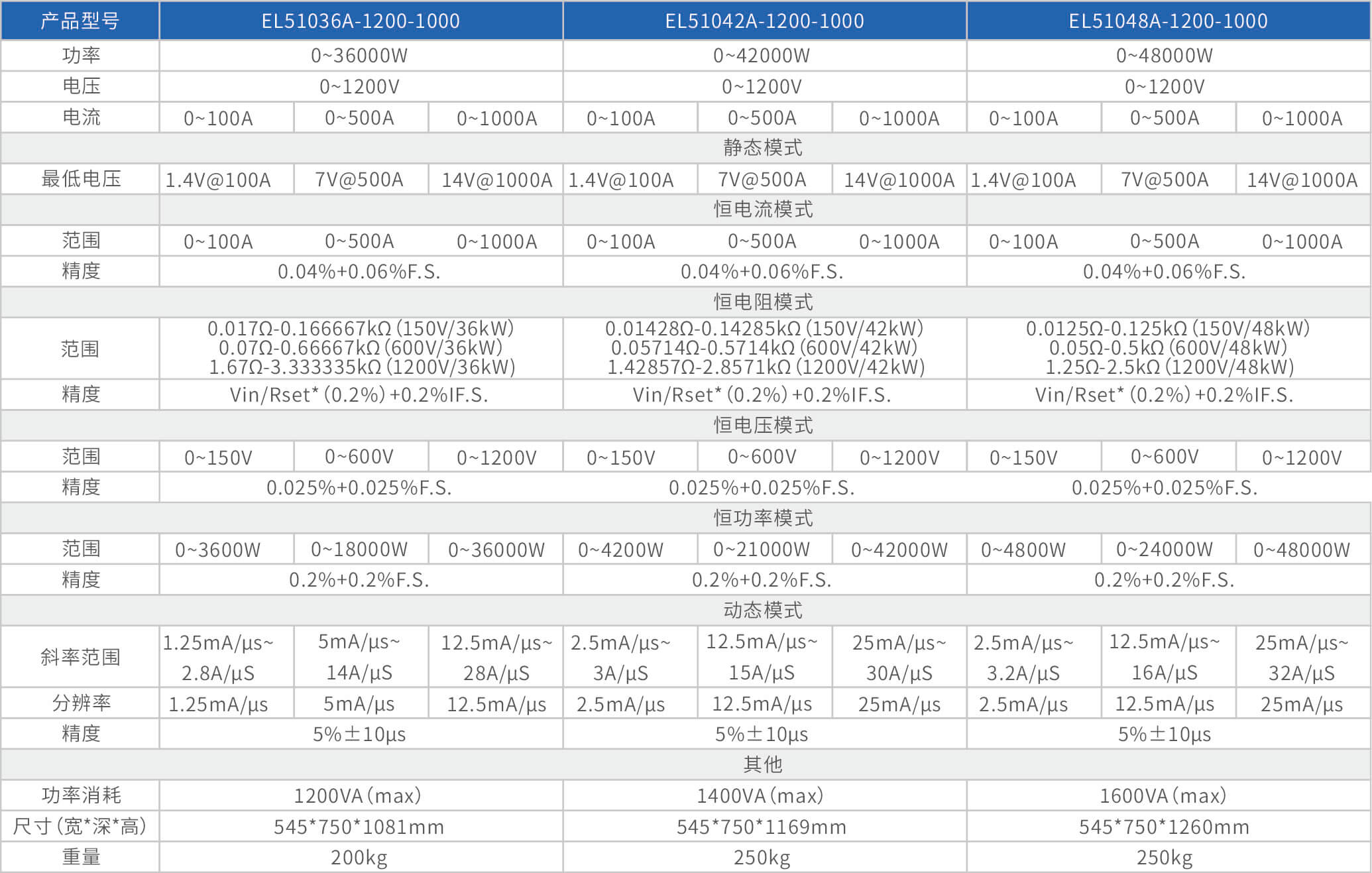

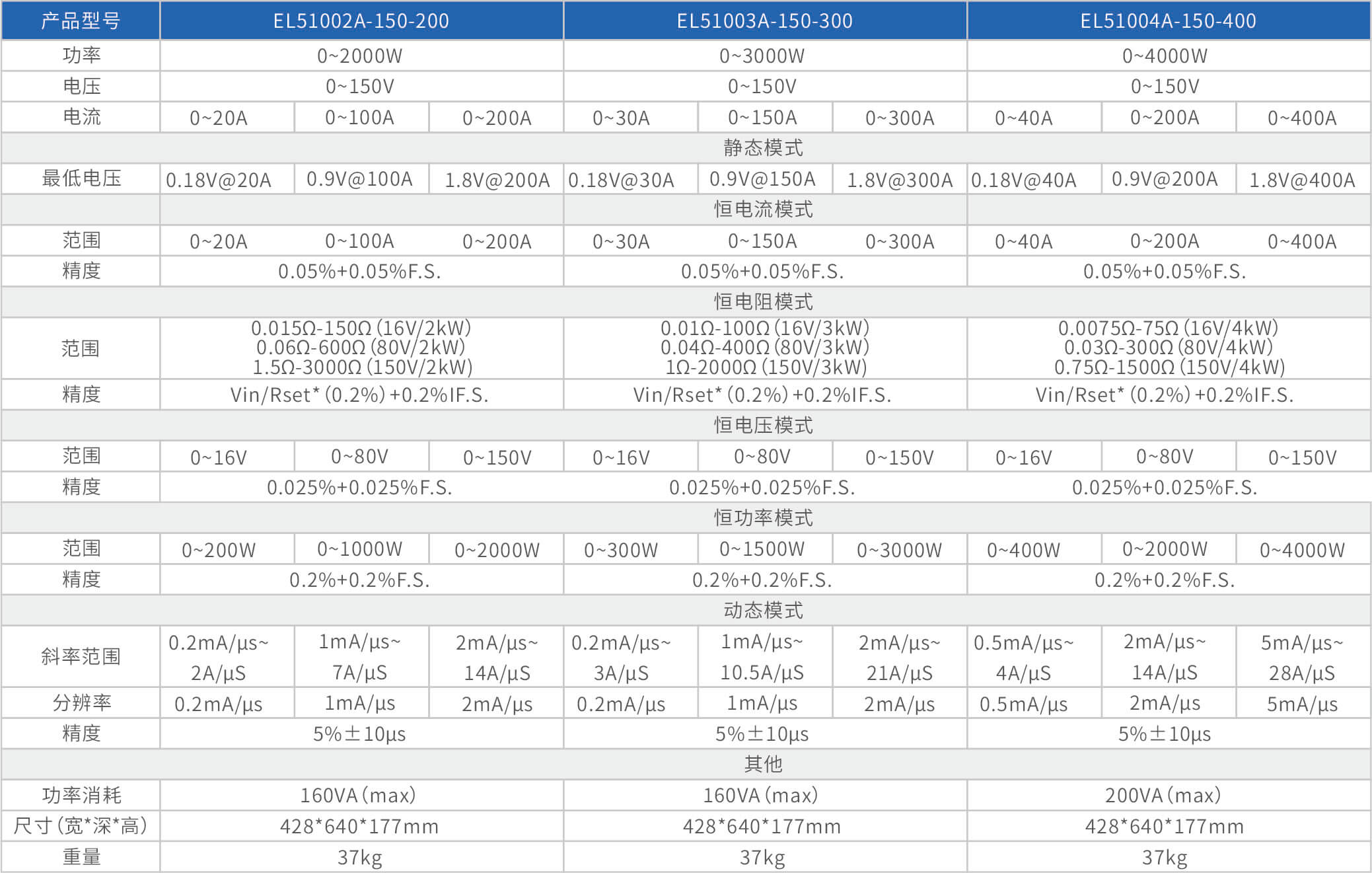

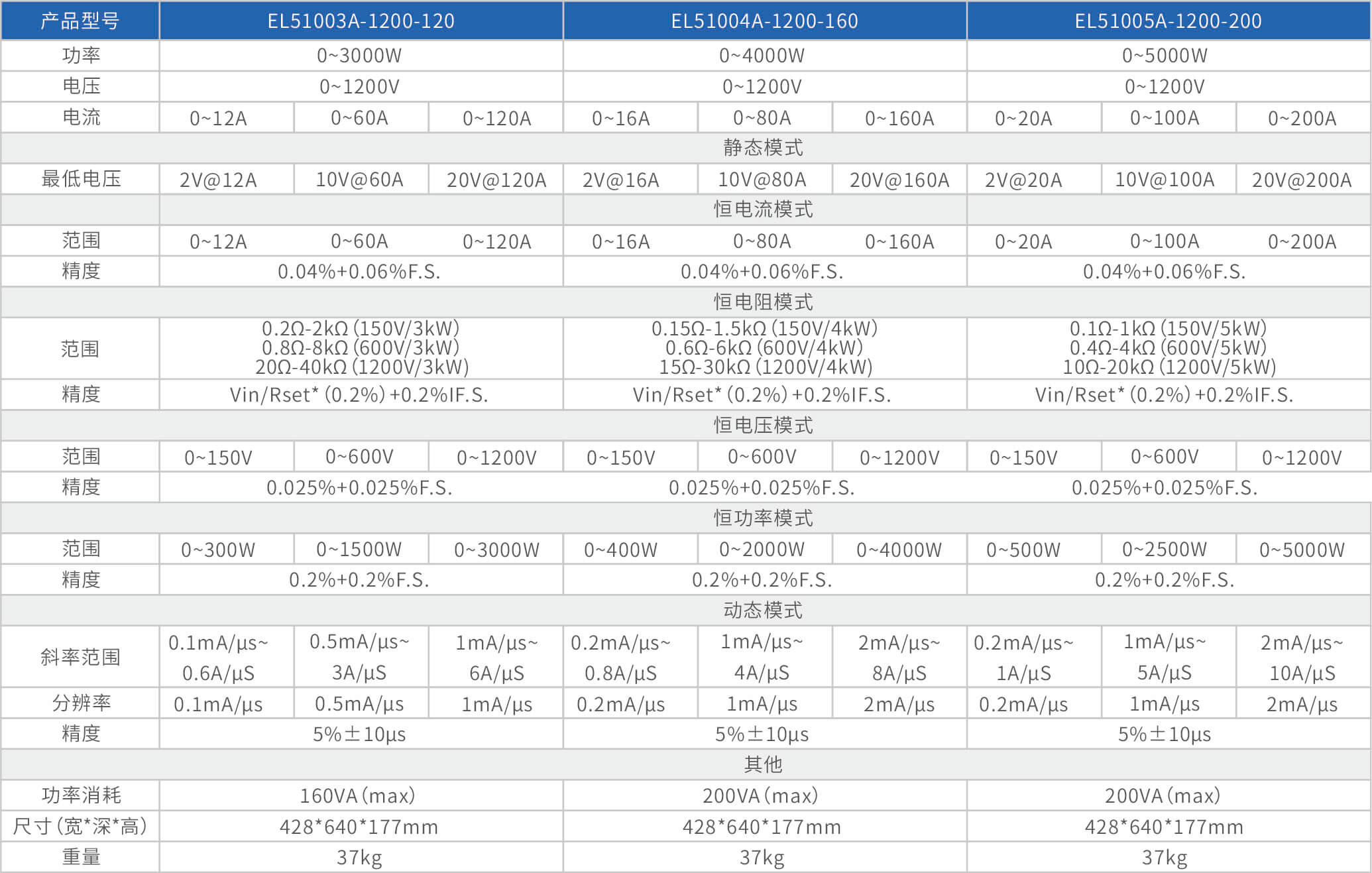

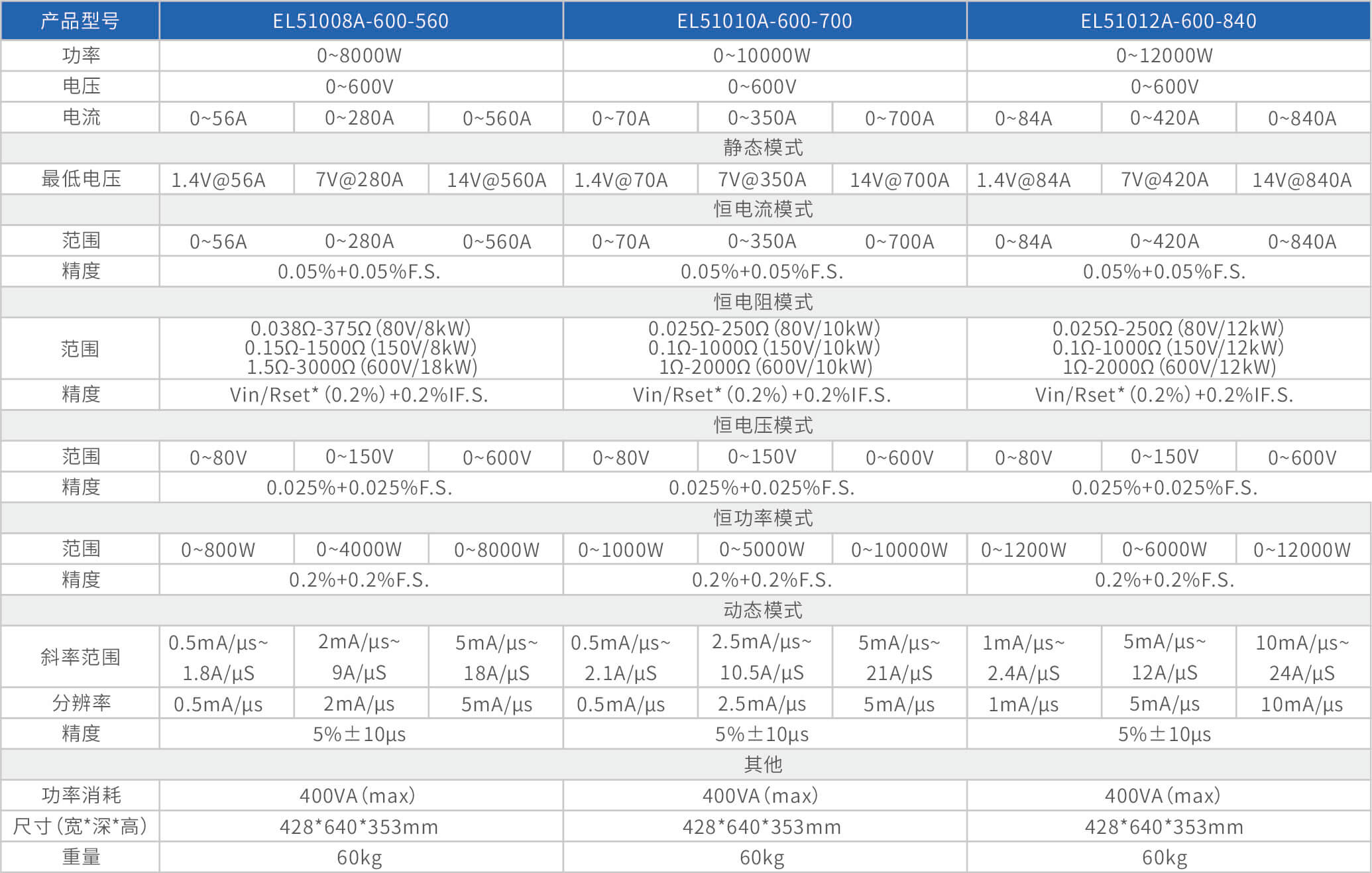

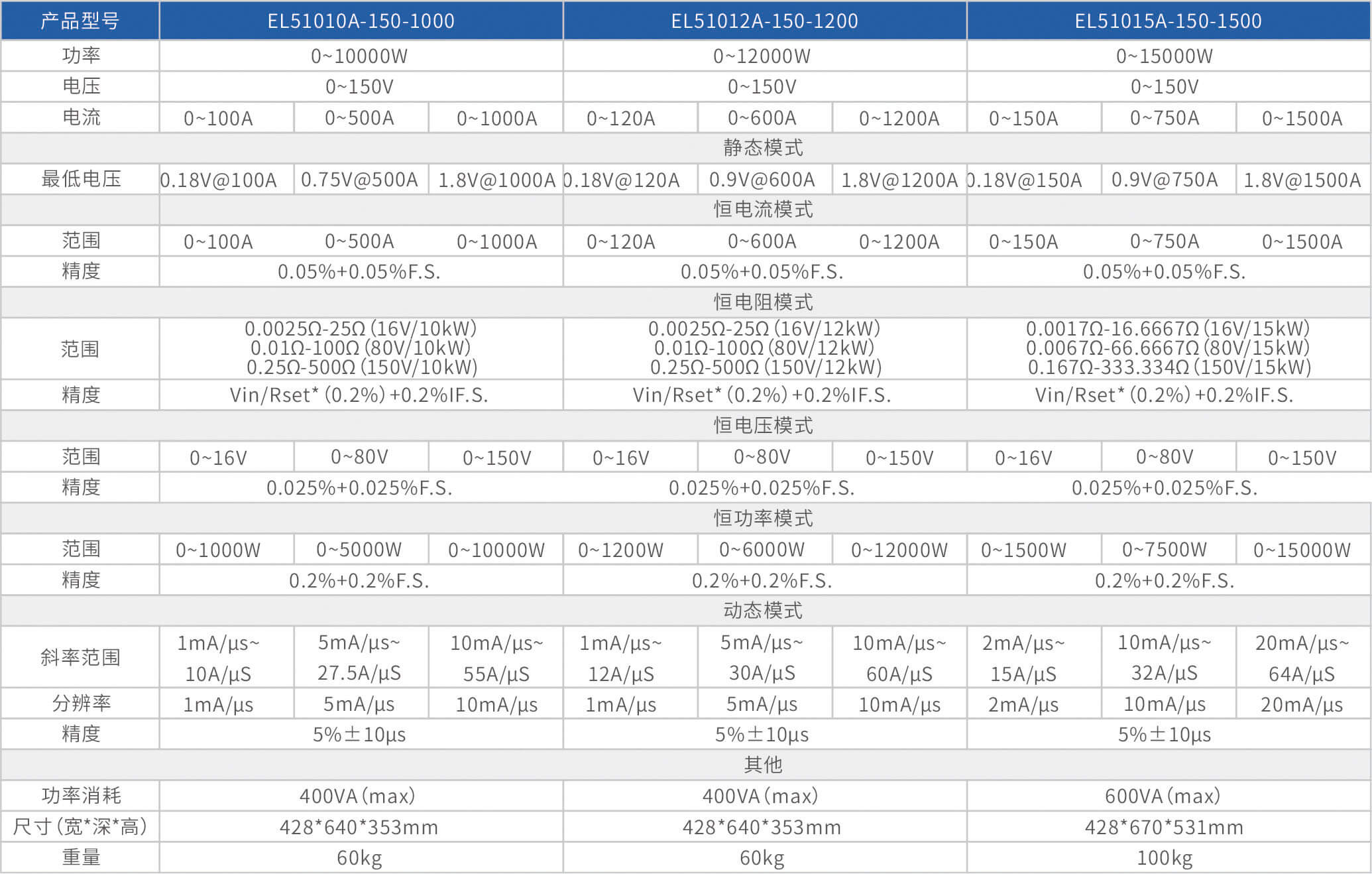

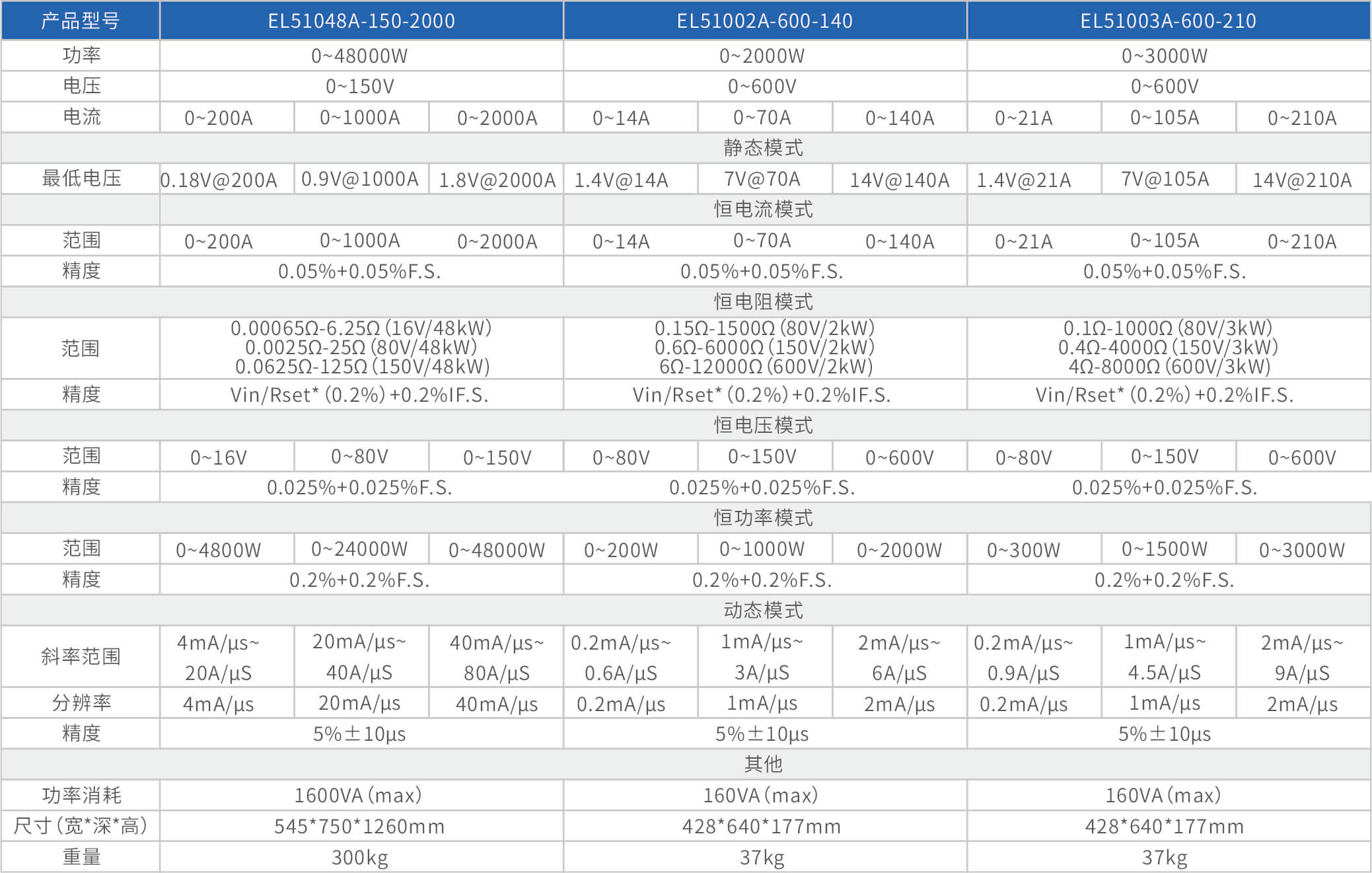

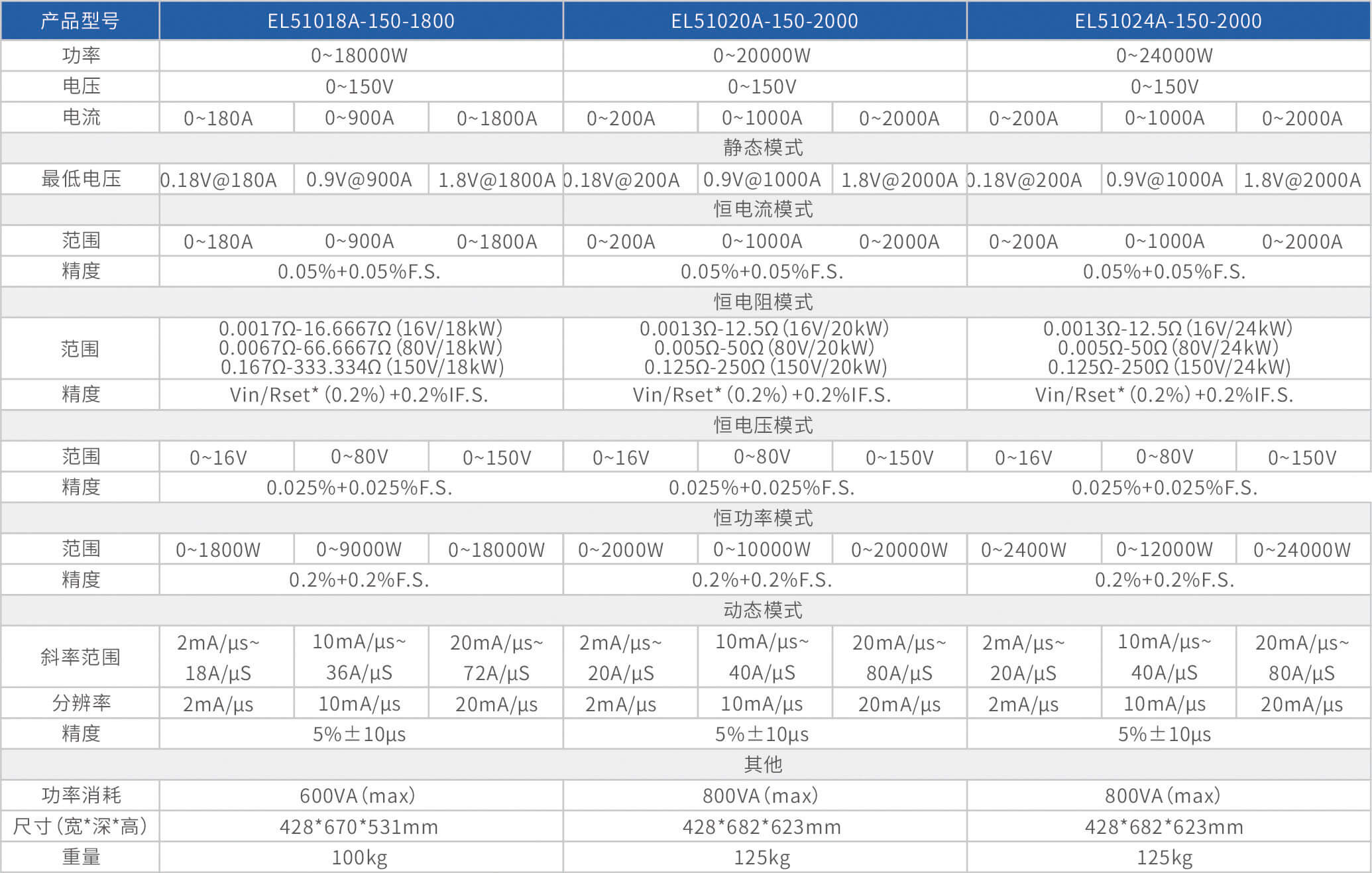

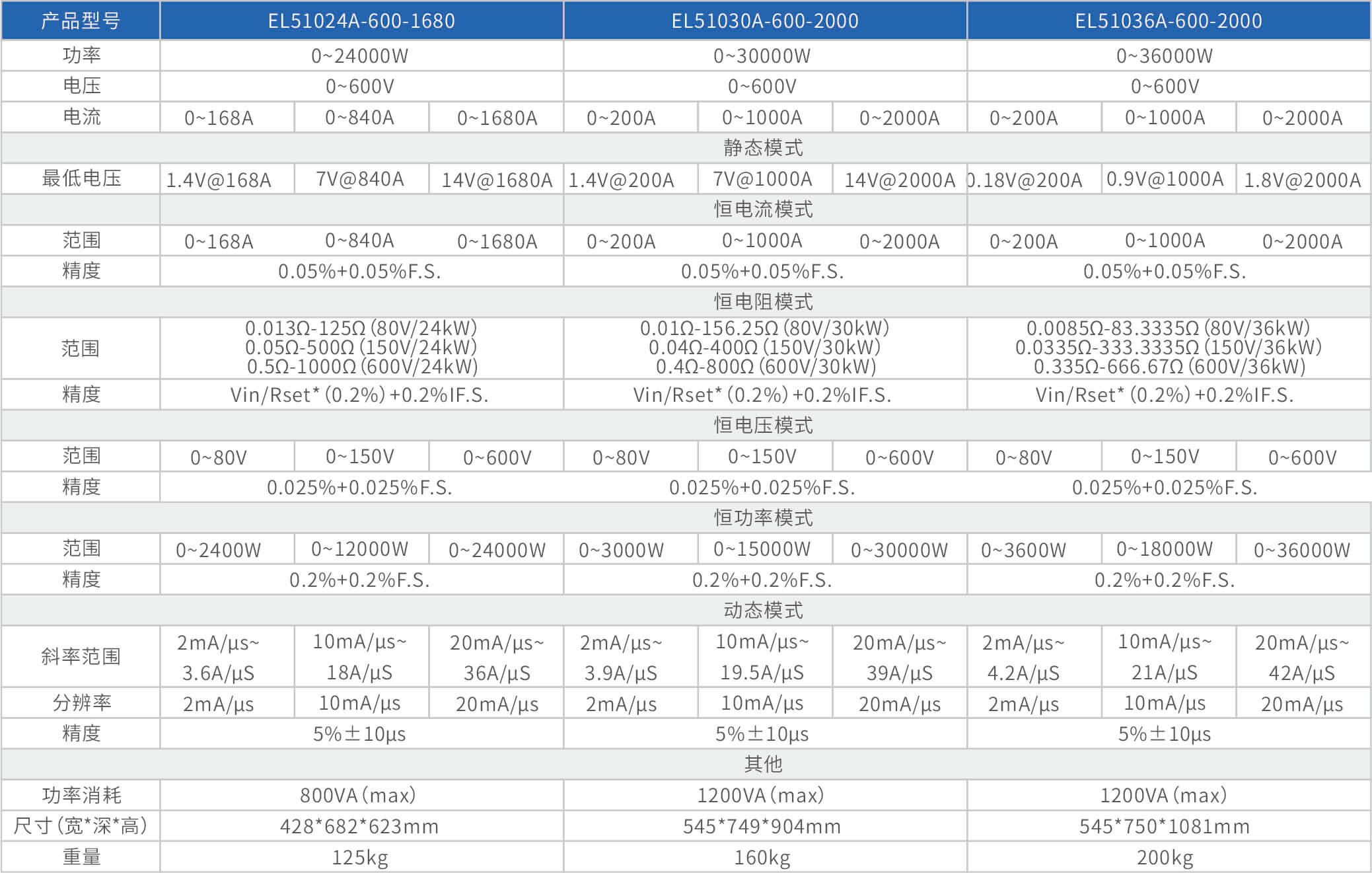

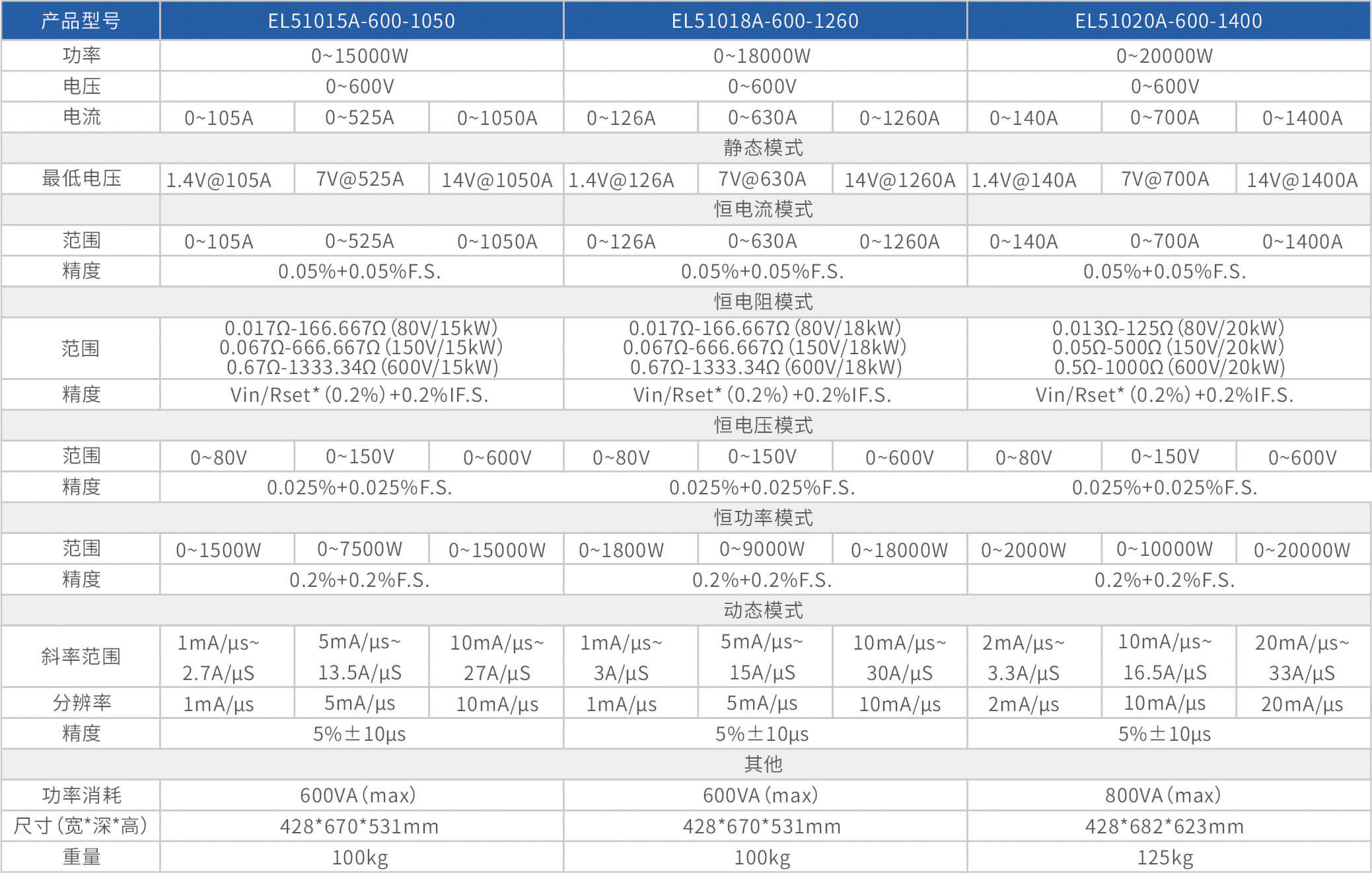

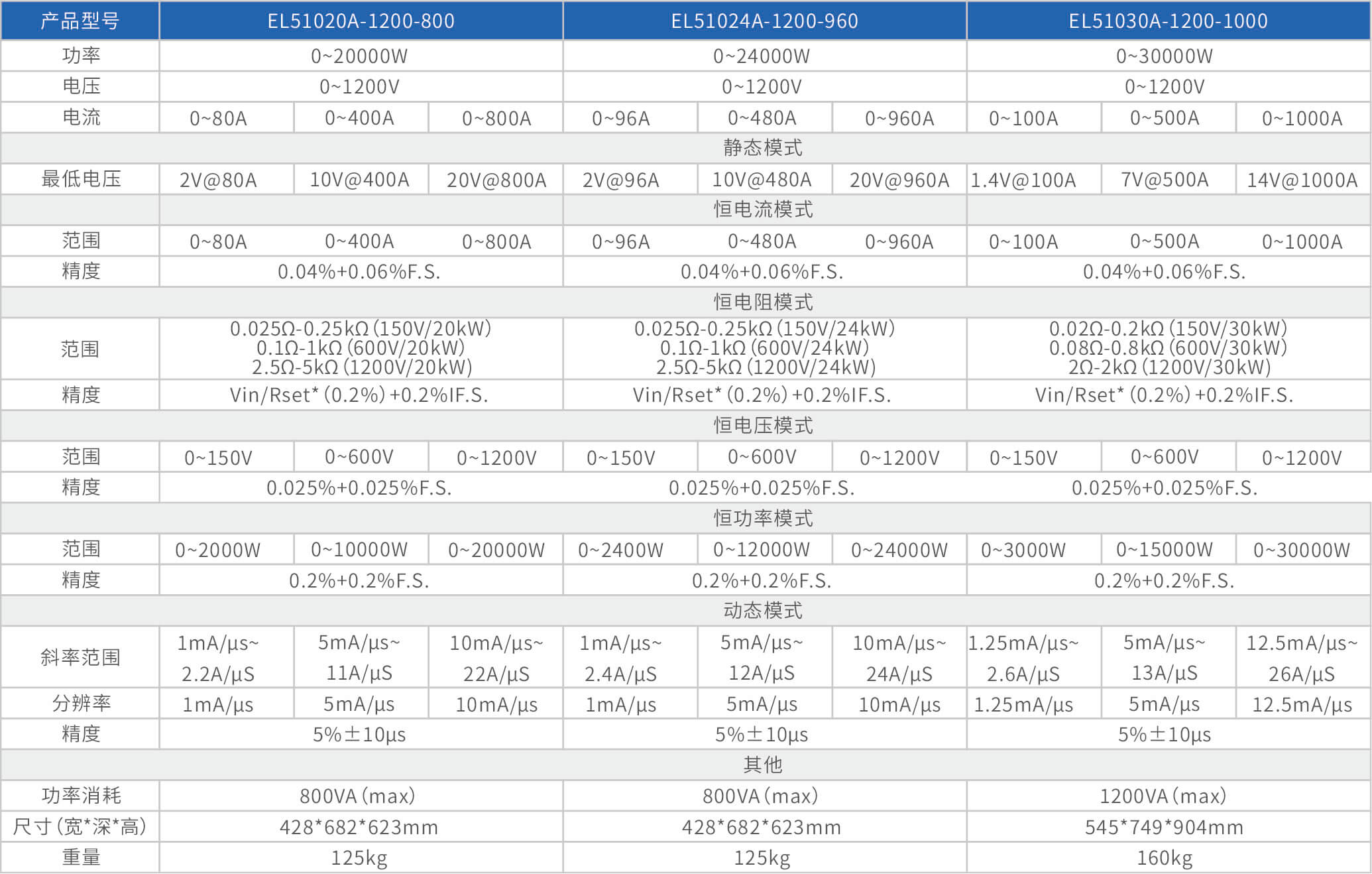

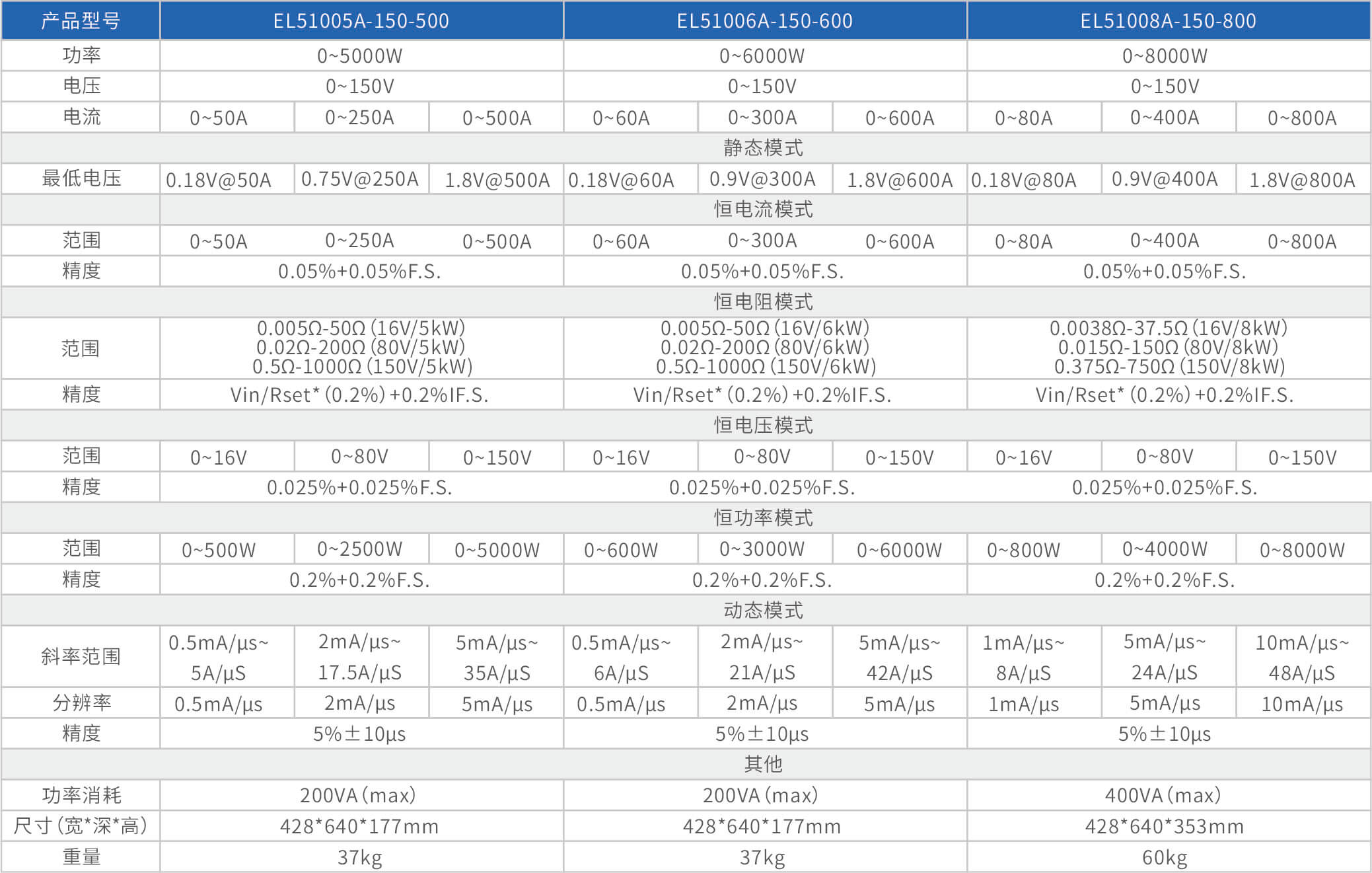

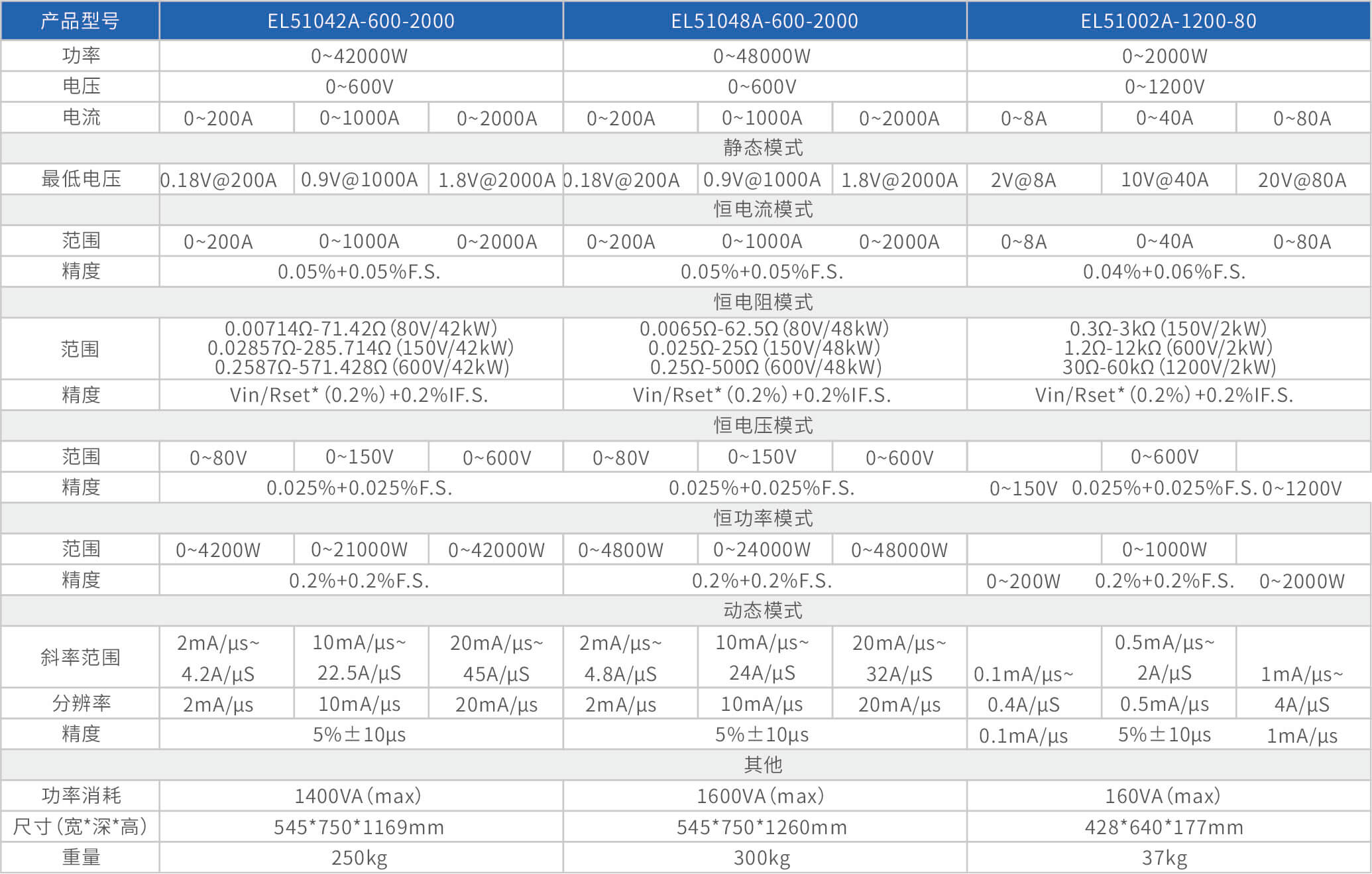

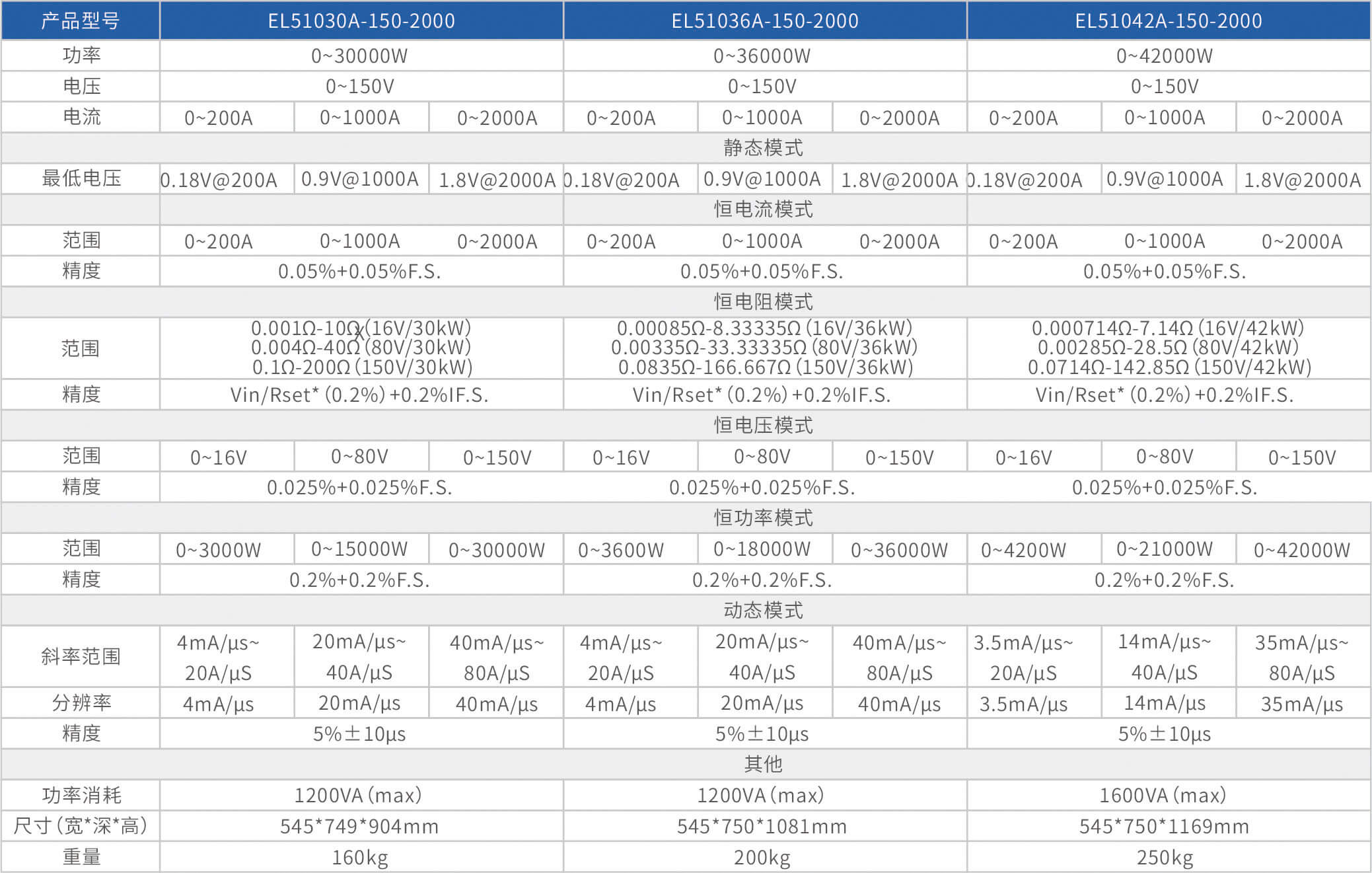

技術參數
| 產品名稱 | 分類 | 類型 | 大小 | 更新時間 | 下載 |
| 寬范圍大功率直流電子負載-EL51000A系列 | 產品型錄 | 1.4 MB | 2025.10.27 |  |
|
| 寬范圍大功率直流電子負載-EL51000A系列 | 用戶手冊 | 2.52 MB | 2025.09.25 | |
