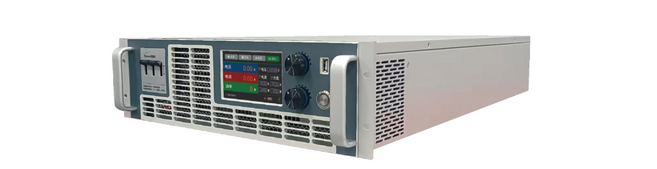

雙向交流電源作為電能雙向流動的核心設備，其輸出波形失真度是衡量電能質量的關鍵指標，直接影響用電設備的穩定性與能效。波形失真度通常以總諧波失真(THD)表示，反映輸出電壓或電流中諧波分量占基波分量的比例。理想情況下，正弦波電源的 THD 應趨近于 0%，但受拓撲結構、控制算法、器件特性等因素影響，實際輸出不可避免存在一定失真。
失真來源與影響機制
拓撲結構限制：傳統 PWM(脈沖寬度調制)逆變器雖能實現波形調制，但開關器件的非理想特性(如死區時間、導通壓降)會引入高次諧波。例如，單相全橋逆變器若死區時間設置不合理，可能導致輸出電壓出現 “臺階效應”，THD 可從 1% 升至 3% 以上。
控制算法缺陷：數字控制器的采樣延遲、計算誤差會造成調制波與參考波偏離。以 PI 控制為例，若參數整定不當，在動態負載切換時可能引發振蕩，使 THD 瞬時增加 5%-8%。
濾波器件非理想性：LC 濾波器的寄生電阻、電感飽和特性會削弱高頻諧波抑制能力。當負載功率因數較低時，濾波器諧振可能導致特定次諧波(如 5 次、7 次)放大，THD 可突破 5%。
失真度優化技術
先進調制策略：采用空間矢量調制(SVM)替代傳統雙極性調制，可將 THD 降低 30%-50%。例如，在 10kW 雙向電源中，SVM 調制下 THD 可穩定在 1.5% 以內，而傳統 PWM 調制為 2.8%。
自適應濾波技術：引入有源電力濾波器(APF)與無源 LC 濾波器結合的復合濾波方案，針對非線性負載(如整流器)產生的特征諧波(3 次、9 次)進行動態補償，可使 THD 再降低 1%-2%。
參數辨識與在線優化：通過實時監測輸出波形，利用遞推最小二乘法辨識 LC 參數，并動態調整 PI 控制器參數，可將穩態 THD 波動范圍縮小至 ±0.3%。
行業標準與測試方法
根據 GB/T 14549-1993《電能質量 公用電網諧波》，雙向電源用于電網互聯時，THD 需≤5%(10kV 及以上系統)或≤8%(400V 系統)。測試時通常采用功率分析儀(如橫河 WT5000)采集 10 個周期以上的波形數據，通過快速傅里葉變換(FFT)計算各次諧波幅值占比。典型測試案例顯示，某款 20kW 雙向電源在滿載純阻性負載下 THD 為 1.2%，接入 30% 非線性負載后 THD 升至 2.7%，均滿足國標要求。
