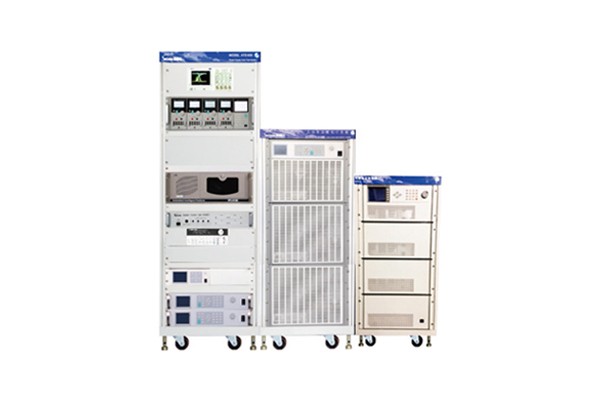

OBC 快速充電模式測試需驗證其在高功率（≥60kW）下的充電效率、熱管理和安全冗余，是新能源汽車快充技術落地的關鍵驗證環節。效率測試覆蓋 5%-100% SOC（State of Charge）區間，采用功率分析儀（精度 0.1 級）測量網側輸入與電池側輸出的功率差，要求 90% 負載點的轉換效率≥95%（符合 DOE 效率標準）。某 65kW OBC 在 80% SOC 時，通過優化 LLC 諧振拓?fù)涞拈_關頻率（100-300kHz），將效率從 93.5% 提升至 96.2%，每小時減少 2.1kWh 的能量損耗。
熱管理測試模擬快充時的極端工況，在環境溫度 45℃、充電電流 250A 條件下，通過熱電偶陣列（采樣點≥20 個）監測 IGBT 模塊、電感等關鍵器件的溫度。要求 IGBT 結溫≤175℃，電容芯體溫度≤85℃，散熱風扇的啟停邏輯符合預設閾值（如 80℃啟動，60℃停止）。紅外熱成像顯示，采用液冷散熱的 OBC 在快充模式下，溫度分布均勻性（溫差≤15℃）優于風冷方案，可支持連續 4 小時的 1C 充電（電池容量 60kWh）。
安全邊界測試驗證快充模式的冗余設計，包括過流保護（響應時間≤10ms）、絕緣電阻監測（≥500Ω/V）等功能。當電池管理系統（BMS）發送降功率指令（0x2805F100）時，OBC 應在 100ms 內將輸出電流從 250A 降至 100A，并保持 CAN 通信正常。通過模擬充電樁電壓驟升（270V→350V，10ms 內），測試 OBC 的過壓保護動作值（設定 380V±5%），要求連續 10 次沖擊后無器件損壞。某車企的測試數據顯示，經過 500 次快充循環（0-80% SOC）后，OBC 的輸出電流精度偏差仍控制在 ±2% 以內，滿足 GB/T 18487.1 的耐久性要求。
協議交互測試重點驗證快充握手階段的報文時序，要求 OBC 與 BMS 的功率協商時間≤2s，充電參數（電壓、電流）的調整響應時間≤500ms。當電池溫度超過 45℃時，OBC 應根據 BMS 的報文（0x300A00F1）自動降低充電功率，且功率變化率≤5kW/s，避免電池極化加劇。此外，電磁兼容（EMC）測試需在快充模式下驗證輻射騷擾（30MHz-1GHz），滿足 CISPR 25 Class 5 標準，確保對車載雷達、導航系統無干擾。
